Шлифзерно

далее

Зерно шлифовальное и микропорошки

Абразивные материалы, из которых изготовляются инструменты, разделяются на естественные и искусственные, приготовляемые промышленным путем. Из естественных материалов сохранил большое практическое значение только один алмаз. Другие естественные абразивные материалы утратили свое промышленное значение. Алмаз представляет собой кристаллизованный углерод с небольшим количеством посторонних примесей (около 4,5%). Применяется чаще всего для правки шлифовальных кругов. Из искусственных абразивных материалов используются: электрокорунд (кристаллическая окись алюминия) Аl2О3, карбид кремния (карборунд) SiC и карбид бора В4С. Принимаем заявки и реализуем со склада шлифзерно и микрошлифпорошки электрокорунда нормального 14А и электрокорунда белого25А, а также микрошлифпорошки из синтетического алмаза и кубического нитрида бора (эльбора).
Электрокорунд...
Карбид кремния...
Сверхтвёрдые материалы...

X

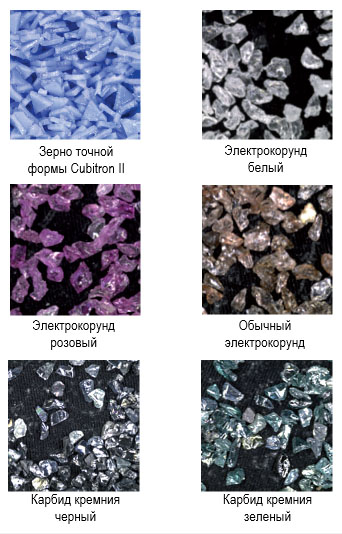

Электрокорунд:

лектрокорунд получается плавкой в электропечах из шихты, в которой глинозем является основной составляющей. Электрокорунд разделяется на три сорта в зависимости от механических свойств и содержания окиси алюминия: на белый электрокорунд ЭБ, содержащий 98 — 99% А12О3, монокорунд (М) и нормальный электрокорунд (Э), в котором Аl2О3 не менее 91%. Электрокорунд применяется в абразивных инструментах, предназначенных для обработки материалов с высоким сопротивлением на разрыв. Карборунд — карбид кремния — получается в электропечах из смеси, в которой кварцевый песок и каменный уголь являются главными составляющими. Зерна его более твердые и хрупкие, чем зерна электрокорунда. В зависимости от содержания SiC он разделяется на два сорта: черный карбид кремния (КЧ), содержащий 95—97% SiC, и зеленый карбид кремния (КЗ), содержащий SiC больше 97%. Черный карбид кремния применяется для обработки материалов с низким сопротивлением на разрыв. Зеленый сорт, как более твердый, используется преимущественно для заточки твердосплавных режущих инструментов.
В зависимости от химического состава электрокорунды подразделяют на следующие виды:
  • электрокорунд нормальный, марки: 12А - 16А. Нормальный электрокорунд обладает повышенной прочностью при шлифовании с ударными нагрузками;
  • электрокорунд белый,марки: 22А - 25А. Этот вид электрокорунда химически более чистый, чем нормальный электрокорунд, к тому же он характеризуется более острыми, но более хрупкими зёрнами;
  • электрокорунд хромистый,марки: 32А - 34А. Обладает повышенной ударной прочностью, что позволяет применять его при интенсивных режимах шлифования;
  • монокорунд,марки: 43А -45А. Зёрна монокорунда отличаются по форме от других видов электрокорунда тем, что представляют собой монокристаллы с гладкими гранями и острыми вершинами.
Принимаем заявки и реализуем со склада шлифзерно и микрошлифпорошки электрокорунда нормального 14А и электрокорунда белого25А, а также микрошлифпорошки из синтетического алмаза и кубического нитрида бора (эльбора).
X

Карбид кремния:

Карбид кремния SiC является более твёрдым, но и более хрупким абразивным материалом, чем электрокорунд. Его зерна выдерживают меньшие ударные нагрузки, что ограничивает область его применения как по обрабатываемым материалам, так и по режимам шлифования. К разновидностям карбида кремния относят: зелёный карбид кремния (марки 62С - 64С) и чёрный карбид кремния (марки 52С - 55С). Их различают по цвету материала. Карбид кремния используют при шлифовании титановых сплавов, твёрдых сплавов, серого чугуна, цветных сплавов на основе меди и алюминия. Шлифование сталей абразивом из карбида кремния возможно лишь при лёгких режимах. Области применения обоих видов карбида кремния отличаются незначительно: чёрный карбид кремния позволяет шлифовать на более интенсивных режимах, зелёный — обеспечивает меньшую шероховатость поверхности и лучшую режущую способность на менее производительных режимах.
X

Сверхтвёрдые материалы:

К сверхтвёрдым относят два наиболее твёрдых абразивных материала: алмаз как синтетический (АС), так и природный (А) и кубический нитрид бора (второе распространённое название — эльбор).
Алмаз является наиболее твёрдым из всех известных материалов, однако имеет низкую теплостойкость (~ 650 °С) и при высокой температуре в зоне шлифования активно реагирует с железом. Эти недостатки не позволяют эффективно применять алмазные круги для шлифования основного машиностроительного материала — сталей.
Для изготовления шлифовальных кругов используют синтетические алмазы (марки АС4, АС6, АС15, АС20, АС32) и природные алмазы (марки А3  А5). Увеличение цифрового индекса в марке означает повышение прочности алмазных зёрен.
